Определение марок сталей по цвету искры

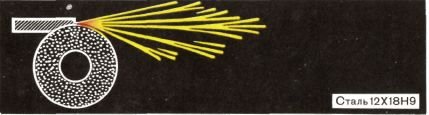

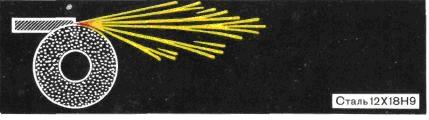

Сталь 12Х18Н9 — искры светло-желтые, короткие, в небольшом количестве, почти без разветвлений с красно-желтым пучком в конце разветвления и тремя-пятью мелкими красными крупинками на разветвлениях. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

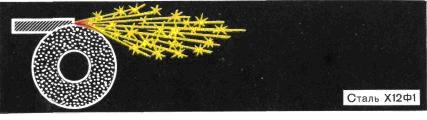

Сталь Х12Ф1 — искры желтые, короткие, густые звёздочки, концы нитей острые с отдельными красными крупинками. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 12X13 — искры светло-желтые, короткие, с небольшими пучкообразными разветвлениями, с мелкими красными крупинками. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Железо Армко — искры светло-желтые прямые без разветвлений с двумя-тремя короткими красными нитями в середине. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок Ст2 и СтЗ — искры светло-желтые, разветвления несколько более развиты и тоньше, чем сама нить; на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 12ХНЗА — искры желтые, разветвления более развитые и толще, на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 4 — искры светло-желтые, разветвления тоньше, чем нити, и гуще, чем стали Ст2 и СтЗ, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь автоматная 12 — искры светло-желтые с тонкими разветвлениями и с большим количеством звездочек: на концах нитей стрелочки, а в середине некоторых звездочек слабые красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 10 — искры светло-желтые с малым количеством разветвлений, небольшое количество удлиненных звездочек, кончики нитей острые, в середине некоторых звездочек имеется красно-желтые слабые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок У8, У10 — искры светло-желтые, разветвлений и звездочек больше и крупнее, чем у стали 15 и 20, с большим количеством красно-желтых пучочков в звездочках. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок 15, 20 — искры светло-желтые, разветвлений и зведочек больше, чем у стали 10, но красно-желтых пучочков в звездочках меньше трех-пяти. В начале имеется пучок от прикосновения заготовки к абразивному кругу

Сталь марок 25, 30 — искры светло-желтые, разветвлений много, густые звездочки, концы нитей тонкие, во многих звездочках имеются красно-желтые крупинки в виде горошинок. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь У12Ф — искры светло-желтые, крупные густые звездочки, в трех-пяти звездочках имеются красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок 40ХН, ХНМ — искры светло-желтые, в центре искр выделяются густые звездочки, на концах нитей небольшое количество стрелочек, в некоторых звездочках имеются красные крупинки. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок 20ХНМ, 20НЗ — искры желтые, в центре искр выделяется несколько ярких звездочек, на концах искр имеются стрелочки и несколько красных крупинок в звездочках. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок 40, 45 — искры светло-желтые, разветвления сильно развиты, на разветвлениях имеются крупные звездочки, в центре которых имеются красно-желтые крупинки. В начале искры имеется светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь 38ХМЮА — искры желтые, на концах нитей стрелочки, а в середине нитей имеются несколько крупных звездочек с небольшими красными крупинками. В начале имеется небольшой светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок 4ХС, ЗОХГСА, 35ХГСА — искры светло-желтые, на концах нитей стрелочки, на разветвлениях выделяется несколько светлых звездочек с небольшими светло-красными крупинками в середине. В начале искры имеется светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок X, ХГ, ШХ15, ШХ9 — искры желтые, на разветвлениях большое количество крупных светло-красных звездочек с мелкими желтыми крупинками в середине. В начале искры имеется светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь 9ХС — искры темно-желтые со светло-красными разветвлениями и большим количеством звездочек с желтыми крупинками в середине. В начале искры от прикосновения заготовки к абразивному кругу получаются ярко-красные пучки с переходом на светло-желтые и светло-красные разветвления

Сталь Р9. Первый вид определения — искры светло-малиновые с желто-красным пучком в начале, разветвления простые и редкие с небольшими желто-красными крупинками на концах. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь Р9. Второй вид определения искры темно-малиновые, нити с ярким желто-красным пучком в начале, разветвления с крупинками на кончиках, с редкими и мелкими разветвлениями. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь Р18. Первый вид определения — искры темно-малиновые с желто-красным пучком в начале, нити прямолинейные, без разветвлений с одной-двумя светло-желтыми крупинками, на концах пучка искры. В начале искры имеется светло-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь Р18. Второй вид определения — искры темно-малиновые с желто-красным пучком в начале, на концах двух-трех нитей небольшие разветвления, с светло-желтыми крупинками на концах пучка. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь ЗХ2В8 — искры темно-малиновые, нити длинные с ярким желто-красным пучком в конце нитей; в пучке имеются крупинки со светло-желтыми кончиками, с редкими и мелкими разветвлениями. В начале искры имеется ярко-красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь ХВГ — искры темно-малиновые, светлые и яркие разветвления с мелкими отдельными желто-красными пучками и крапинками. На концах коротких и длинных нитей имеются ярко-красные звездочки со светло-желтыми крупинками в середине. В начале искры имеется ярко-красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь ХВ5 — искры темно-малиновые, разветвления с желто-красными пучками и крупинках на концах, некоторые нити более светлые и яркие. В начале искры имеется ярко-красно-желтый пучок от прикосновения заготовки к абразивному кругу.

Приблизительное определение сорта стали - при помощи искр, получающихся при шлифовании, - может принести большую услугу при сортировке складов, при необходимости немедленного распознавания сорта стали в мастерских и пр. В опытных руках, в особености при наличии эталонных брусков, этот способ дает возможность распознавать углеродистую сталь с точностью до 0,2 углерода (за исключением сортов с особо высоким содержанием углерода) и
специальную сталь на содержание вольфрама, хрома, ванадия.

Для работы лучше пользоваться ручным электрическим шлифовальным прибором с числом оборотов ~ 3600 об./мин., с окружн. скоростью кружка ~ 25 м/сек.; величина зерна кружка, связка, а также сила нажатия кружка на окраску искр и их форму не влияют, но сказываются лишь на длине пучка, в особенности сила нажатия.

При малом содержании углерода оторвавшиеся от куска образца частицы железа требуют больше времени на окисление воздухом до температуры, при которой начинает происходить их свечение.

Достигнув этой температуры они попросту сгорают и потом постепенно гаснут. При наличии же в стали углерода, повышение температуры при окислении оторванных кружком частиц железа воспламеняет углерод (карбиды железа), который бурно сгорает и этим выывает отклонение искр от прямого пути И образование звездочек - в тем большей степени, чем больше углерода. При наблюдении за искрами следует обращать внимание 1) на длину искр, 2) на расстояние от кружка, при котором искры начинают светиться, 3) на количество и характер звездочек и 4) на окраску искр. Ниже приведены изображения пучков искр для различных сортов стали.

 Углеродистая сталь.
1 - сталь с малым содержанием углерода (0,1'); искры подобны
искрам сварочного железа, светло-соломенного цвета, имеют немного
углеродистых' звездочек и боковых ответвлений.
2. Сварочное железо: длинные желтые искры прямые в центре с ответвлениями по краям, без звездочек, обычно с утолщениями на
конце пути искр.
3. Сталь со средним содержанием углерода (0,5 % С): искры более
темного - золотого, медно-желтого цвета, увеличение числа звездо-
чек, больше ответвлений.
4. Высокоуглеродистая инструментальная сталь (1,0 % С): более
короткие искры, много звездочек и ответвлений, широкий пучок
искр, окраска делается более красноватой.
5. Белый чугун: искры подобны искрам высокоуглеродистой стали,
но заметна окраска кирпично-красного цвета вблизи от кружка.
6. Серый чугун: искры кирпично-красного цвета, тонкие и прямые,
лишь с редкими звездочками (вызванными содержанием углерода и
марганца).

 Специальная сталь.
1. Инструментальная специальная сталь (высокое содержание С,
Cr 0,75-1,1, V - 0,15 - 0,2): обильные углеродистые слегка красно-
ватые искры, более мелкие звездочки и ответвления.
2. Сталь для штампов (2,25 С, Cr 12,0, V 1,0): искры очень короткой
длины, оранжево-красного цвета, многочисленные мелкие звездочки.
3. Сталь высокосортная для зубил (0,4 С, 1,7 W, ~ 1 ,О Cr): корот-
кие прерывистые близ круга красноватые искры, подобные искрам
сварочного железа (за исключением длины).
4. Сталь матриц для горячей штамповки (0,65 С; 13,5 W; 3,75 Сг,
1,0 V): короткие почти невидимые искры, мелкие ярко-красные
звездочки. .
5. Нержавеющее железо (0,07 С; 17,0 Cr; 1,25 Si): очень короткие
слабокрасноватые искры, редкие утолщения, как у железа.
6. Сталь для метчиков и прогонок, не меняющая размеров при за
калке (1,0 С; 1,0 Si; 1,0 Сг; 1,0 Мо; 0,25 V): широкий пучок кривых
искр, по утолщениям и длине напоминающих железо, желто-красно
ватые звездочки.
